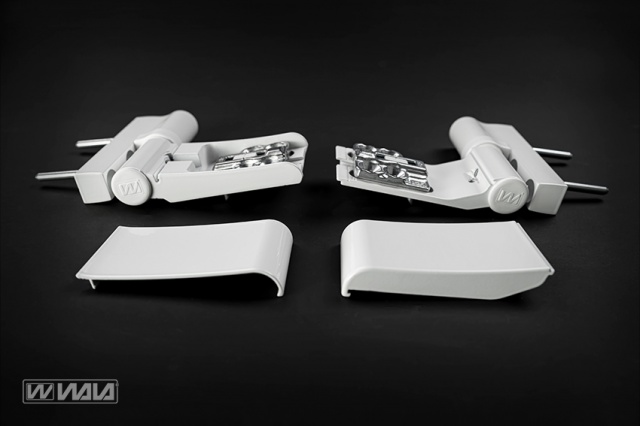

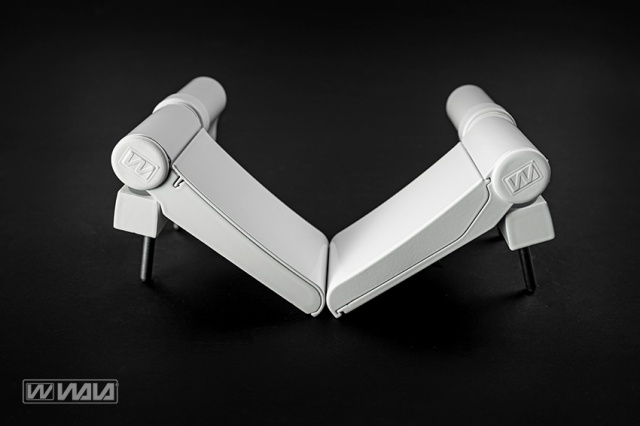

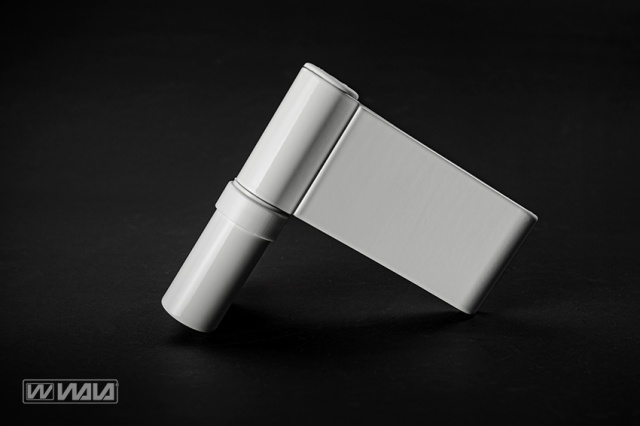

TIP: EXM 2-SECȚIUNI – PVC

SARCINA MAXIMĂ ADMISĂ: 120 kg

POSIBILITATEA UTILIZĂRII ÎN UȘI ANTIINCENDIU: NU

ALTE INFORMAȚII:

• reglare automată și lină în 3 direcții
• montaj rapid și ușor
• produs certificat

CLASIFICAREA BALAMALEI EXM WG CONFORM EN 1935:2002 + EN 1935:2002/AC:2003

Pentru utilizare pe uși de evacuare de urgență

   4        7        6       0        1        4       1        13

Categoria de utilizare (1–4)        Clasa balamalei (1–14)

Rezistența (3, 4, 7)                      Rezistența la efracție (0, 1)

Masa ușii test (0–7):                   Rezistența la coroziune (0–4)

Rezistența la foc (0, 1)               Siguranța utilizării (1)

Marimi :

P – valoarea faltului în poziția zero a balamalei:                                                                             Falturile de 20 mm, 22 mm și 24 mm sunt realizate cu ajutorul unei șaibe distanțiere din plastic.

1. EXM 17.. – 17 mm (interval: 14 – 20 mm)
2. EXM 19.. – 19 mm (interval: 16 – 22 mm)
3. EXM 21.. – 21 mm (interval: 18 – 24 mm)​

Marcarea găurilor de găurit:

Găurire Ø5 prin armătura de oțel

 Găurire Ø5 la o adâncime de 10 mm (de obicei doar prin materialul de armare)

 X  Distanța de găurire pentru acest sistem este determinată individual pentru fiecare sistem, astfel încât găurirea să treacă prin armătura completă, și nu, de exemplu, prin peretele acesteia sau dincolo de ea. Această valoare este, de asemenea, utilizată pentru poziționarea șablonului manual de găurire în profile, la distanța corespunzătoare.
